直流電阻和絕緣電阻是電力設備中兩個非常重要的電氣參數，它們雖然都叫“電阻”，但測量的對象、目的、原理和關注點都截然不同。理解它們的區別對于設備的運行維護和故障診斷至關重要。

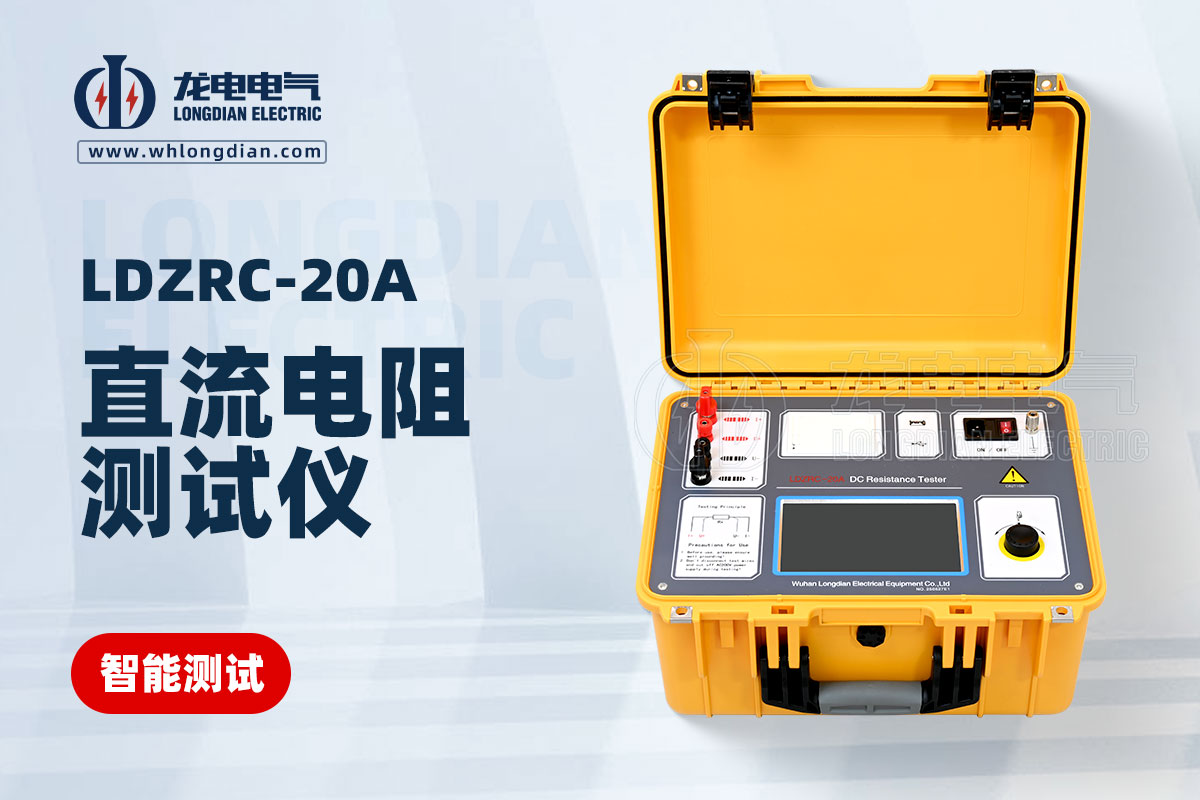

直流電阻 (DC Resistance)

1. 測量對象

導體本身的電阻，例如變壓器繞組、電機繞組、電纜導體、斷路器觸頭等導電部分的電阻。

2. 測量目的

• 評估導體完整性： 檢測導體是否存在斷股、連接松動、焊接不良、觸頭接觸不良等問題。

• 監測繞組變形： 變壓器繞組在運輸或短路沖擊后可能發生變形，導致直流電阻變化。

• 計算銅損： 直流電阻是計算變壓器等設備銅損（I2R損耗）的重要參數。

• 判斷三相平衡性： 對于三相設備，通過比較三相繞組直流電阻的差異，可以判斷制造或運行過程中是否存在不平衡問題。

3. 測量原理

基于歐姆定律 R=V/I。通過向被測導體施加一個穩定的直流電流，然后測量其兩端的電壓降，從而計算出直流電阻值。

• 四端子測量法（開爾文法）： 高精度測量通常采用四端子法，即電流端和電壓端分開，以消除測試引線電阻和接觸電阻對測量結果的影響，確保測量的是被測導體本身的電阻。

4. 數值范圍

通常為毫歐 (mΩ) 到 歐姆 (Ω) 級別，反映的是導體材料本身的導電性能。

5. 關注點

• 低電阻值： 關注的是導體路徑上盡量低的電阻，電阻越低通常代表導電性能越好，連接越可靠。

• 溫度影響： 導體直流電阻受溫度影響顯著，測量結果通常需要換算到標準溫度下進行比較。

絕緣電阻 (Insulation Resistance)

1. 測量對象

絕緣材料的電阻，即導體與導體之間、導體與大地（或設備外殼）之間的絕緣性能。例如變壓器繞組與繞組之間、繞組與鐵芯之間的絕緣；電纜的線芯與線芯之間、線芯與屏蔽層（地）之間的絕緣。

2. 測量目的

• 評估絕緣狀況： 判斷絕緣材料是否受潮、老化、損壞，或者是否存在污穢、裂紋等缺陷。

• 預測故障： 絕緣電阻的下降通常是設備發生絕緣故障的前兆。

• 保障人身和設備安全： 良好的絕緣是防止觸電和設備短路、燒毀的關鍵。

3. 測量原理

基于歐姆定律 R=V/I。通過向絕緣材料兩端施加一個較高的直流電壓（例如500V、1000V、2500V、5000V甚至更高），測量流過絕緣介質的微弱漏電流，從而計算出絕緣電阻值。

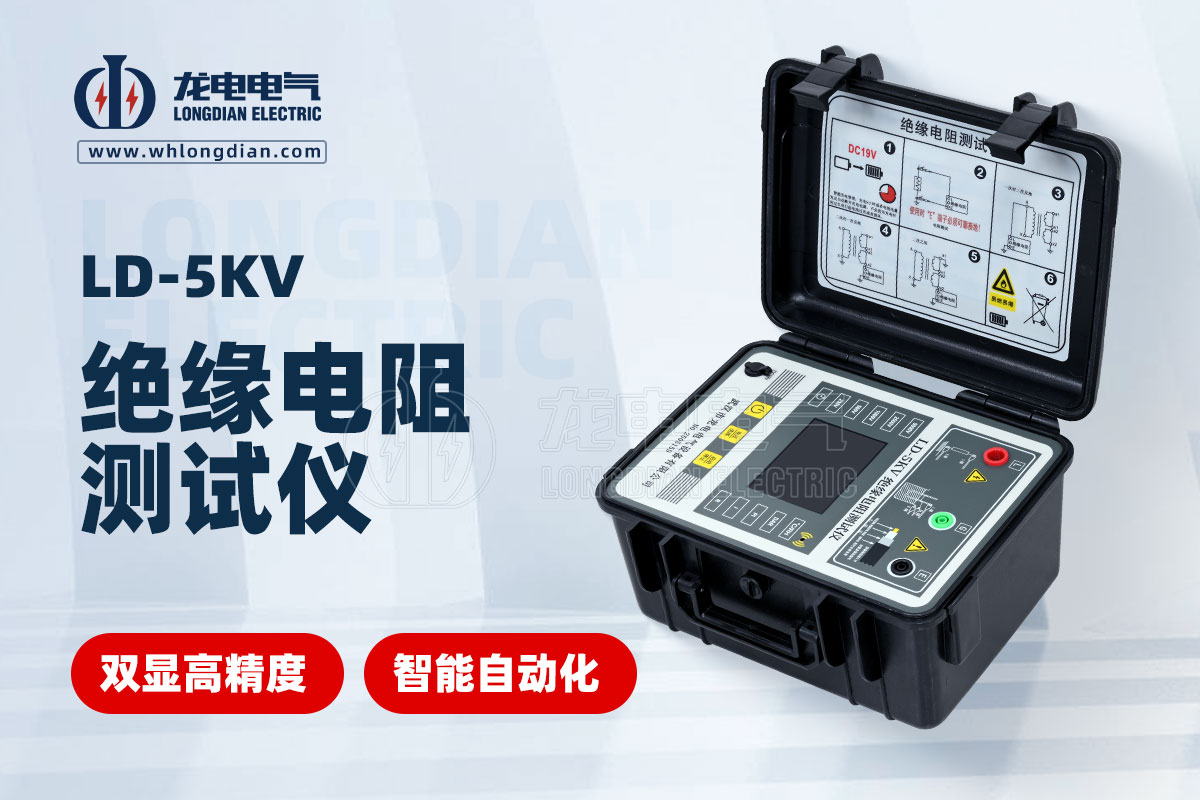

• 兆歐表（Megohmmeter 或 Insulation Tester）： 專門用于測量絕緣電阻的儀器，能夠輸出高電壓和測量極小的電流。

4. 數值范圍

通常為兆歐 (MΩ) 到 吉?dú)W (GΩ) 甚至太歐 (TΩ) 級別，反映的是絕緣材料阻止電流流過的能力。絕緣電阻值越高，表明絕緣性能越好。

5. 關注點

• 高電阻值： 關注的是絕緣路徑上盡量高的電阻，電阻越高代表絕緣性能越好，漏電流越小。

• 溫度和濕度影響： 絕緣電阻受溫度和濕度影響極大，溫度升高或濕度增大都會導致絕緣電阻下降。

• 吸收比和極化指數： 高壓絕緣電阻測試還會通過測量不同時間點（如1分鐘和10分鐘）的電阻值來計算吸收比（DAR）和極化指數（PI），這些參數能更深入地評估絕緣材料的潮濕和老化程度。

主要區別總結

簡而言之，直流電阻是看“路通不通，通得好不好”；而絕緣電阻是看“路有沒有漏電，隔離得好不好”。兩者都是電氣設備健康狀態的重要指標，但從不同的角度反映設備的性能。
