繼電保護測試儀到底能干啥?電力人的“萬能工具箱”揭秘!

發布時間:2025-04-14 11:01:26瀏覽次數:476

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在電網這座龐大的交響樂團里,繼電保護裝置是反應最快的“首席樂手”,而繼電保護測試儀,就是我們電力人手中那把能調校、能考驗、能讓整個樂團完美演出的——萬能魔法棒!別小看這個方頭方腦的箱子,今天就來掀開它的“百寶箱”蓋,看看它到底藏著多少神奇本事!

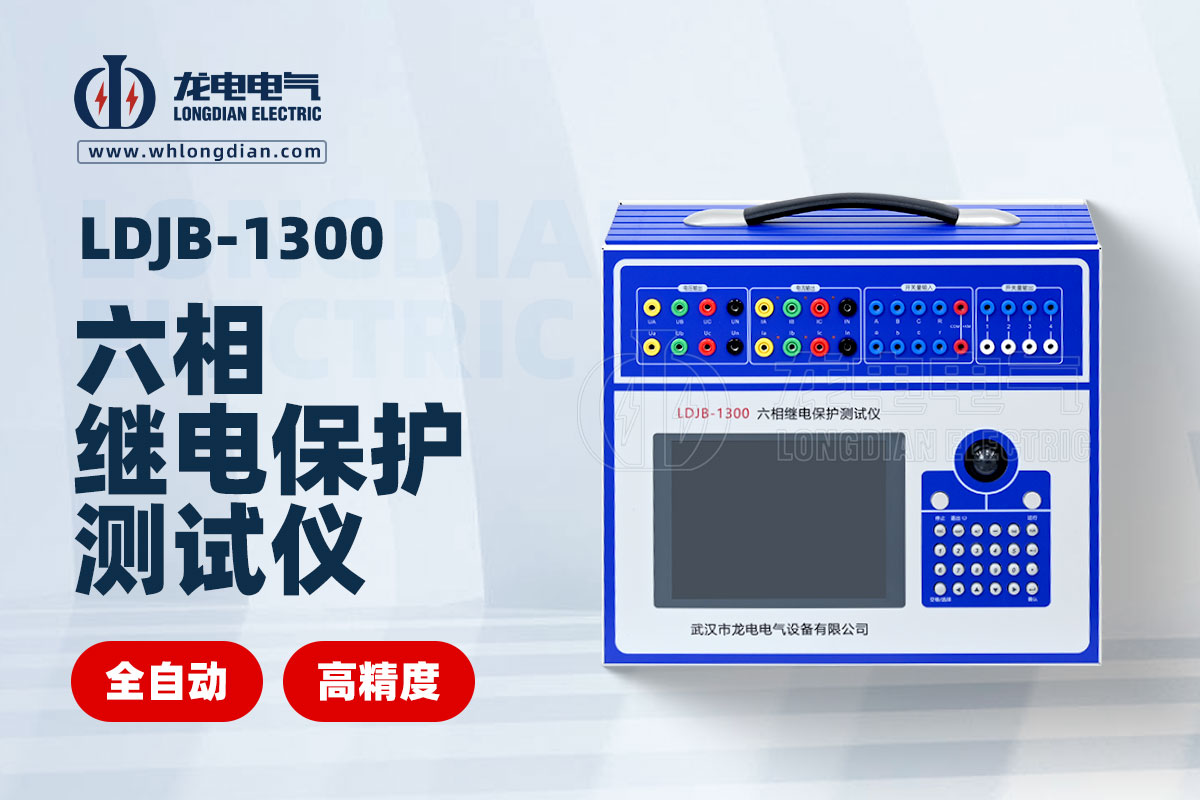

繼電保護測試儀

核心招式一:七十二變模擬術——“故障影帝”誕生記

  • 想捏多大電流/電壓,就捏多大!
    測試儀就是個“能源橡皮泥”:輕松輸出精確可控的交流/直流電流、電壓。小到幾毫安,大到上百安;低至幾伏,高至數百伏——電網里該有的“情緒波動”,它都能精準復刻!

  • 角度、頻率?隨意調!
    電流電壓之間的相位角、輸出的頻率(50Hz/60Hz甚至諧波頻率),統統拿捏。模擬不同性質的故障?小菜一碟!

  • 諧波、直流分量?安排!
    想考驗保護裝置抗干擾能力?疊加2次、3次、5次諧波?加入衰減直流分量?測試儀:“沒問題,導演您說加多少?”

核心招式二:保護裝置“終極考官”——是騾子是馬拉出來遛遛!

  • “定值門檻”挑戰賽:
    用過流、過壓、欠壓、低頻、差動等“考題”,精確驗證保護裝置的動作值、返回值。裝置到底在哪個“臨界點”會跳閘?測試儀說了算!

  • “反應速度”極限測試:
    突然甩出一個故障量!掐表計時?,看看裝置從“發現敵情”到“下令跳閘”(動作時間),再到“解除警報”(返回時間)到底有多快?慢一秒都不行!

  • “邏輯智商”大考驗:

    • 距離保護:模擬線路近端、遠端、帶過渡電阻故障,看它“距離感”準不準?會不會誤判“地盤”?

    • 差動保護:同時模擬裝置兩側電流,制造“區內真故障”和“區外穿越性故障”,看它能不能“明辨忠奸”,只跳該跳的?

    • 方向保護:改變電流電壓角度,看它認不認得清“故障方向”?

    • 重合閘:跳閘后,看它會不會在設定時間后“勇敢再合”?遇到“閉鎖信號”(比如手跳、氣壓低)會不會乖乖聽話?

核心招式三:整組傳動“總導演”——開一場逼真的故障“劇本殺”!

  • 從“劇本”到“演出”:
    在測試儀上編寫一個完整的“故障劇本”(比如:某線路發生A相接地短路,持續XX毫秒)。

  • “一條龍”驗收:
    點擊開始!看保護裝置能不能精準“入戲”:

    1. 啟動:正確識別故障!

    2. 判斷:按邏輯發出跳閘指令!

    3. 執行:斷路器“砰”地跳開!

    4. 報告:后臺信號、面板指示燈、事件記錄準確無誤!
       終極目標: 驗證整個保護回路(裝置 → 二次線 → 斷路器操作機構)像瑞士手表一樣精準聯動!

核心招式四:隱秘角落“偵察兵”——揪出那些看不見的bug!

  • CT/VT二次回路“體檢”:

    • 通斷檢查: 回路有沒有斷線?測試儀一加電流/電壓就知道!

    • 極性校驗: CT接反了?保護會誤動!測試儀精準加量,用相位表一測便知對錯!

    • 負擔(負載)測試: CT二次帶的“包袱”(儀表、保護裝置)是不是太重了?測試儀可測出實際負載,確保CT不“過勞”!

    • 寄生回路探測: 那些偷偷摸摸并聯的、不該存在的回路,測試儀也能幫忙揪出來!

  • 時間繼電器/中間繼電器“掐表”:
    專門測試這些“慢半拍”或“傳令兵”的動作時間、返回時間準不準??

擴展技能包:比你想象的更全能!

  • 同期裝置“紅娘”:
    模擬待并兩側(發電機與系統、兩條線路)的電壓、頻率、相位差,考驗同期裝置能不能在“情投意合”(壓差、頻差、角差合格)時發出合閘命令!

  • 故障錄波器“試鏡”:
    給它輸入標準或自定義的故障波形,看錄波器“拍”下來的畫面清不清晰、數據準不準確?

  • 簡單儀表“臨時工”:
    需要快速測個電流電壓值、相位角?測試儀也能頂一頂?。ó?dāng)然精度可能不如專用表計)

  • 教學培訓“好幫手”:
    新員工學習保護原理?沒有比測試儀實時“演示”故障波形和裝置動作更直觀的了!

為什么說它是“萬能工具箱”?

  1. 一機多能: 從基礎量測到復雜邏輯驗證,從單個元件測試到整套系統聯動,幾乎覆蓋繼保日常所有需求。

  2. 精準可控: 輸出的電氣量精度高、穩定性好,是驗證保護裝置性能的“金標準”。

  3. 安全高效: 在不停電、不觸發真實故障的情況下,安全地“排練”各種事故場景,極大提高工作效率和系統可靠性。

  4. 問題偵探: 是查找保護誤動、拒動、回路隱患原因的利器。

下次當你拎起繼保測試儀,別再只當它是個“輸出電流的箱子”。它可是:
 故障模擬大師 +  保護邏輯考官 +  整組傳動導演 +  回路隱患偵探 +  新人培訓導師!

電網安全無小事,繼電保護是最后防線。而這臺“萬能工具箱”,就是我們守護萬家燈火最趁手、最可靠、最酷的“魔法武器”!拿起它,繼續在電流與電壓的星辰大海里,當個從容不迫的“電網守護神”吧!
